IAT中的奇怪地址
在之前的文章：PE结构(9)导入表 中，我们已对IAT结构做出了基本的解析。
目前可以达成的认识是：
在PE文件加载之前，IAT与INT指向同一块函数名称空间，当PE文件加载之后，OS会将所需导入函数的绝对地址贴到IAT的地址中。
那么有没有一种情况，即在PE文件加载之前，IAT中已经存储了导入函数的地址呢？
事实上这事儿完全有可能的，例如古早时期的Windows XP版本中，系统自带的画图、记事本、计算器等EXE执行文件，都是通过这种方式直接在IAT中存储了导入函数地址。
IAT中函数地址的加载
当PE文件被装载到内存，开始计算IAT中所需的函数地址时，一个显而易见的问题就在于：依赖的DLL文件，并不能保证自身一定位于某个固定的ImageBase。
即使在OS层面没有开启入口地址随机化，也存在某个DLL计划好的ImageBase被其他DLL Module抢占，导致程序基地址发生偏差。此时OS将根据DLL内的Reloc表对DLL内的地址进行重定位修复，最终是将修复后的函数地址填入EXE文件的IAT中。
那么如果EXE里的IAT是被提前绑定的呢？当然需要重新计算了。
同理，如果DLL文件本身被修改了，导致函数地址变更，此时也需要重新计算IAT中存储的地址。
绑定导入表
如何进行这种计算呢？就需要绑定导入表的参与了。
TimeStamp比对
我们在之前的文章中探讨过导入表的结构：
1
2
3
4
5
6
7
8
9
10
| typedef struct _DATA_IMPORT_DIRECTORY {
union {
DWORD Characteristics;
DWORD OriginalFirstThunk;
};
DWORD TimeDateStamp;
DWORD ForwarderChain;
DWORD Name;
DWORD FirstThunk;
} DATA_IMPORT_DIRECTORY, * PDATA_IMPORT_DIRECTORY;
|
在当时我们未对我TimeDateStamp成员进行过多深究。
此时则需要重新审视该成员，当该成员存储0值时，意味着IAT中尚未绑定函数地址，当该成员存储-1时，意味着IAT已绑定函数地址。
对于使用了绑定导入表技术的PE文件来说，在程序加载之前，TimeDateStamp的值就已经是-1了。
此时我们解决了第一个问题：如何判断IAT表中已经绑定了导入函数？
但是还未解决另一个问题，在IAT被提前（加载前）绑定时，如何确认绑定的地址是真实有效的呢？
结构概述
1
2
3
4
5
6
7
8
9
10
11
| typedef struct _DATA_BOUND_IMPORT_DESCRIPTOR {
DWORD TimeDateStamp;
WORD OffsetModuleName;
WORD NumberOfModuleForwarderRefs;
} DATA_BOUND_IMPORT_DESCRIPTOR, *PDATA_BOUND_IMPORT_DESCRIPTOR;
typedef struct _DATA_BOUND_FORWARDER_REF {
DWORD TimeDateStamp;
WORD OffsetModuleName;
WORD Reserved;
} DATA_BOUND_FORWARDER_REF, *PDATA_BOUND_FORWARDER_REF;
|
该接口即为绑定导入表结构，当DATA_BOUND_IMPORT_DESCRIPTOR中存储的TimeDateStamp成员，与对应的DLL文件的标准PE头中存储的TimeDateStamp一致的情况下，我们认为导入函数的地址不需要重新计算（即DLL文件并未发生修改）。
很明显，为了确认这件事情，OS会需要遍历全部的绑定导入表结构，来判断是否需要将某个DLL的导出函数地址重新计算后填入EXE的IAT中。
遍历方法
DATA_BOUND_IMPORT_DESCRIPTOR结构中的NumberOfModuleForwarderRefs成员，描述了该dll依赖多少个其他dll。
若该成员为0，则下一个结构体仍然是DATA_BOUND_IMPORT_DESCRIPTOR。
若该成员不为0，则下N个结构体为DATA_BOUND_FORWARDER_REF结构。
DLL名称的奇怪设计
尝试获取DATA_BOUND_FORWARDER_REF结构或DATA_BOUND_IMPORT_DESCRIPTOR结构的名称时，使用第一个DATA_BOUND_IMPORT_DESCRIPTOR结构的地址加上OffsetModuleName（无论当前遍历到第几个），即是DLL名称字符串所在地址（RVA）。
编码实现打印绑定导入表
很不容易找到一个还在用这古老技术的文件。
以下示例使用从winxp中提取的记事本程序演示。
notepad.exe
主函数
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| void work07() {
PEFILE peFile{ 0 };
FILE* pFile = fopen("D:\\notepad.exe", "rb");
int fileLength = LoadFileToMemory(pFile, &peFile);
int r = fclose(pFile);
if (peFile.h_pe == nullptr) {
return;
}
PDATA_BOUND_IMPORT_DESCRIPTOR pTable = nullptr;
GetBoundImportTable(&pTable, &peFile);
PrintBoundImportTable(pTable, &peFile);
}
|
打印绑定导入表
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| void PrintBoundImportTable(PDATA_BOUND_IMPORT_DESCRIPTOR table, lpPEFILE lpPefile) {
if (table == NULL) {
return;
}
DWORD firstTableAddress = (DWORD)table;
while (table->TimeDateStamp != NULL) {
printf("\n");
DWORD address = (DWORD)table;
char* dllName = (char*)(table->OffsetModuleName + firstTableAddress);
DWORD timeStamp = table->TimeDateStamp;
WORD numberOfRefs = table->NumberOfModuleForwarderRefs;
printf("address: 0x%x, dllName: %s, timeStamp: 0x%x, numberOfRefs: %d \n",
address, dllName, timeStamp, numberOfRefs);
if (numberOfRefs > 0) {
printf("Refs:\n");
PrintBoundImportRef(
(PDATA_BOUND_FORWARDER_REF)(table + 1), firstTableAddress, numberOfRefs, lpPefile);
}
table += numberOfRefs > 0 ? numberOfRefs + 1 : 1;
printf("\n");
printf("*********************************************************************\n");
}
}
|
打印Ref（其实是完全相同的结构）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| void PrintBoundImportRef(
PDATA_BOUND_FORWARDER_REF table, DWORD firstTableAddress, DWORD size, lpPEFILE lpPefile) {
int index = 0;
while (table->TimeDateStamp != NULL && index < size) {
DWORD address = (DWORD)table;
char* dllName = (char*)(table->OffsetModuleName + firstTableAddress);
DWORD timeStamp = table->TimeDateStamp;
WORD Reserved = table->Reserved;
printf(" address: 0x%x, dllName: %s, timeStamp: 0x%x, Reserved: %d \n",
address, dllName, timeStamp, Reserved);
table++;
index++;
}
}
|

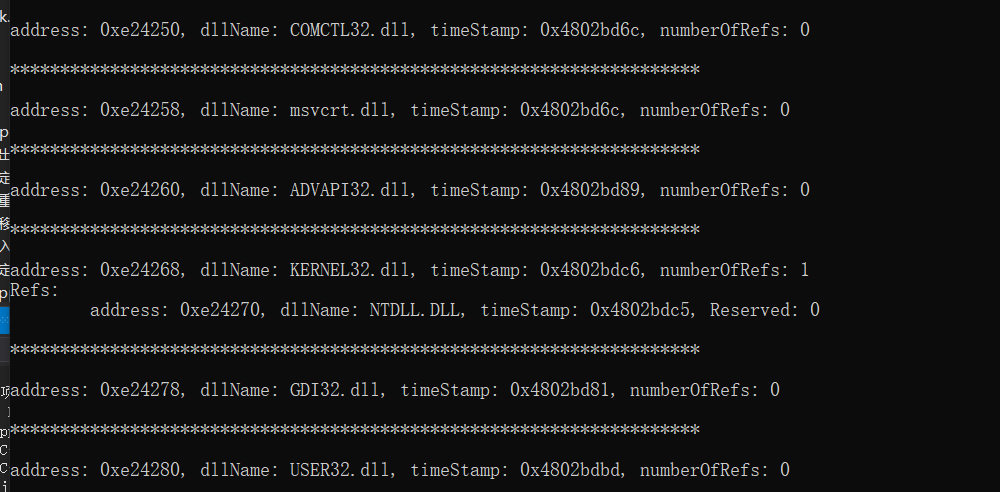

测试结果
