C语言逆向(1)函数调用

Last updated on December 9, 2023 pm

C风格函数

在正式开始前，我们先讨论在C语言中实现各类逻辑功能的载体：函数。

一个标准的C语言程序“HelloWorld.c”可能会写作如下结构：

1
2
3
4
5
#include <stdio.h>
int main(int argNums, char* args[], void* envir){
    printf("%s", "Hello World!");
    return 0;
}

这段程序以main函数作为程序的入口，展开自己的逻辑：输出“Hello World！”

那么函数在汇编层面是怎么表示的呢？如何将参数传递给函数，函数又如何将返回值传递给调用者？

这就需要了解函数的调用约定。

函数调用约定

在无特别说明的情况下，32位编译器会将C代码按cdecl约定进行编译。

在32位汇编层面，我们有如下函数调用约定：

约定 参数传递 栈平衡
cdecl 从右到左依次压栈 外平栈(调用者负责平衡栈)
stdcall 从右到左依次压栈 内平栈(函数内部平衡栈，无需调用者参与)
fastcall 前两个参数依次放入ECX,EDX寄存器，其他参数从右到左依次压栈 内平栈

在x64汇编环境下，仅有fastcall一种调用约定，前四个参数依次放入RCX,RDX,R8,R9四个寄存器，其他参数从右到左依次压栈，函数内部平栈。

汇编程序通过 栈 结构将参数传递给函数，实际上函数内部使用的局部变量也存储在栈空间上。

Windows系统的栈设计

栈空间的总量由系统分配，从高内存向低内存扩展，即内存减少为栈抬高的方向。

通俗来说:

执行压栈指令push时，栈顶指向的内存地址将减少；

执行弹栈指令 pop时，栈顶指向的内存地址将增加。

函数序言

多数C风格函数的入口会有如下代码：

1
2
push ebp
mov ebp, esp

ebp存储了栈底空间地址，此代码在函数入口将ebp压栈，保存了之前的栈底，确保栈帧之间的连续性。

这段代码也被称为函数序言， 需要注意的是，不一定所有的C语言函数都严格遵守这个规则。

栈空间

栈帧指针

esp寄存器在不进行人为干涉的情况下，始终存储栈顶地址。

使用pop，push，call，ret等指令时，都会影响esp寄存器的值。

esp寄存器也被称为栈帧指针

帧基指针

由于ebp寄存器始终存储栈底，即栈帧的基地址，所以ebp寄存器也被称为帧基指针。

常见的使用方式：

1
2
3
4
mov eax, dword ptr ds:[ebp] ;获取上一帧的帧基地址
mov eax, dword ptr ds:[ebp+0x04] ;获取函数返回地址
mov eax, dword ptr ds:[ebp+0x08] ;获取函数的第一个参数
mov eax, dword ptr ds:[ebp-0x04] ;获取函数的第一个局部变量

局部变量缓冲区

在函数序言结束后，如果函数内部需要使用局部变量，一般会在栈上开辟局部变量的空间。

部分编译器(如微软的msvs)在debug模式下编译C语言代码时，会在局部变量空间内填充0xCC，即int 3中断。

形如下面格式：

1
2
3
4
5
6
7
8
sub esp, 0x40 ;开辟64字节的局部变量空间
push ebx
push esi
push edi      ;保存现场
lea edi, dword ptr ds:[ebp - 0x40]
mov eax, 0xcccccccc
mov ecx, 0x10
rep stosd     ;将开辟出的64字节空间全部用0xcc填充

函数尾声

在函数即将结束时，会销毁开辟的栈空间，并将帧指针与帧基指针还原到函数调用时的状态。

形如下面格式：

1
2
3
4
5
6
pop edi
pop esi
pop ebx
mov esp, ebp ;销毁栈空间
pop ebp      ;还原帧基指针
ret          ;变形即 pop eip

这样的模板代码也被称为函数尾声，需要注意的是，与函数序言相同，并不是所有函数都严格遵守这个形式。

栈平衡

由于参数通过栈结构传递，因此函数的调用需要保证:

函数调用前后的esp/ebp寄存器值相同，即栈平衡。

cdecl风格的函数一般定义如下：

1
void __cdecl func(int i);

该函数由调用者平衡栈，即:

1
2
3
4
mov ebx, dword ptr ds:[ebp - 0x04]
push ebx            ;参数入栈
call func           ;调用函数
add esp, 0x04       ;平衡栈

空函数与裸函数区别

在C语言中，空函数与裸函数对编译器而言完全不同，如下形式的两个函数：

1
2
3
4
5
6
7
void __declspec(naked) naked_func(int i){

}

void empty_func(int i){

}

被 __declspec(naked) 修饰的函数 naked_func 在编译阶段不会生成任何汇编代码，所有工作都需要编码者自行实现。

而空函数 empty_func 中虽然也没有写任何程序逻辑，但是编译器会为其生成 函数序言 、 函数尾声 等模板代码。

这意味着调用一个空函数不会引发异常，但是调用一个未被编码的裸函数时，会发生程序异常（裸函数无法产生返回，debug模式下程序会走入“int 3 海洋”）。

自实现裸函数示例

如下形式的C语言函数：

1
2
3
4
5
6
7
int plus(int x, int y, int z) {
	int a = 2;
	int b = 3;
	int c = 4;

	return a + b + c + x + y + z;
}

改为用裸函数实现：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
int __declspec(naked) plus(int x, int y, int z) {
	__asm {
		//保存栈基指针
		push ebp
		mov ebp, esp
		//开辟空间存储局部变量
		sub esp, 0x0c
		//保留现场
		push ebx
		push esi
		push edi
		//清空栈空间
		lea edi, dword ptr ds:[ebp - 0x0c]
		mov eax, 0xcccccccc
		mov ecx, 0x03
		rep stosd
		//创建局部变量
		mov dword ptr ds:[ebp - 0x04], 2
		mov dword ptr ds:[ebp - 0x08], 3
		mov dword ptr ds:[ebp - 0x0c], 4
		//累加逻辑
		mov eax, dword ptr ds:[ebp + 0x08]
		add eax, dword ptr ds:[ebp + 0x0c]
		add eax, dword ptr ds:[ebp + 0x10]
		add eax, dword ptr ds:[ebp - 0x04]
		add eax, dword ptr ds : [ebp - 0x08]
		add eax, dword ptr ds : [ebp - 0x0c]
		//恢复现场
		pop edi
		pop esi
		pop ebx
		//销毁栈空间
		mov esp, ebp
		pop ebp
		//结果保存在eax, pop eip
		ret
	}
}

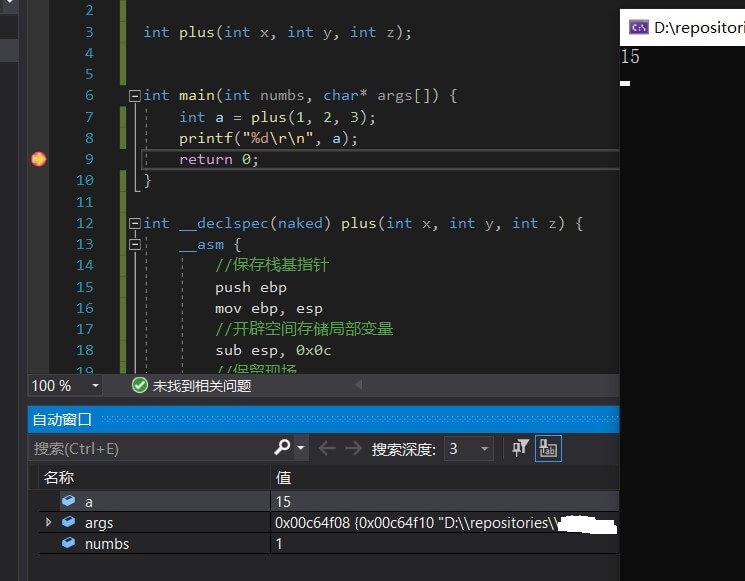

编写代码测试，结果如下：

真正的程序入口

编程中我们会习惯将int main()函数作为程序入口，在Windows MFC程序中会将WinMain函数作为程序入口。

然而这些“入口”都只是逻辑入口，并不是程序启动的真正入口。

接下来以 示例程序 CallingConvention.exe 进行调试演示，论证这一观点。

逆向示例

启动调试器挂载目标程序，看到当前运行在系统领空：

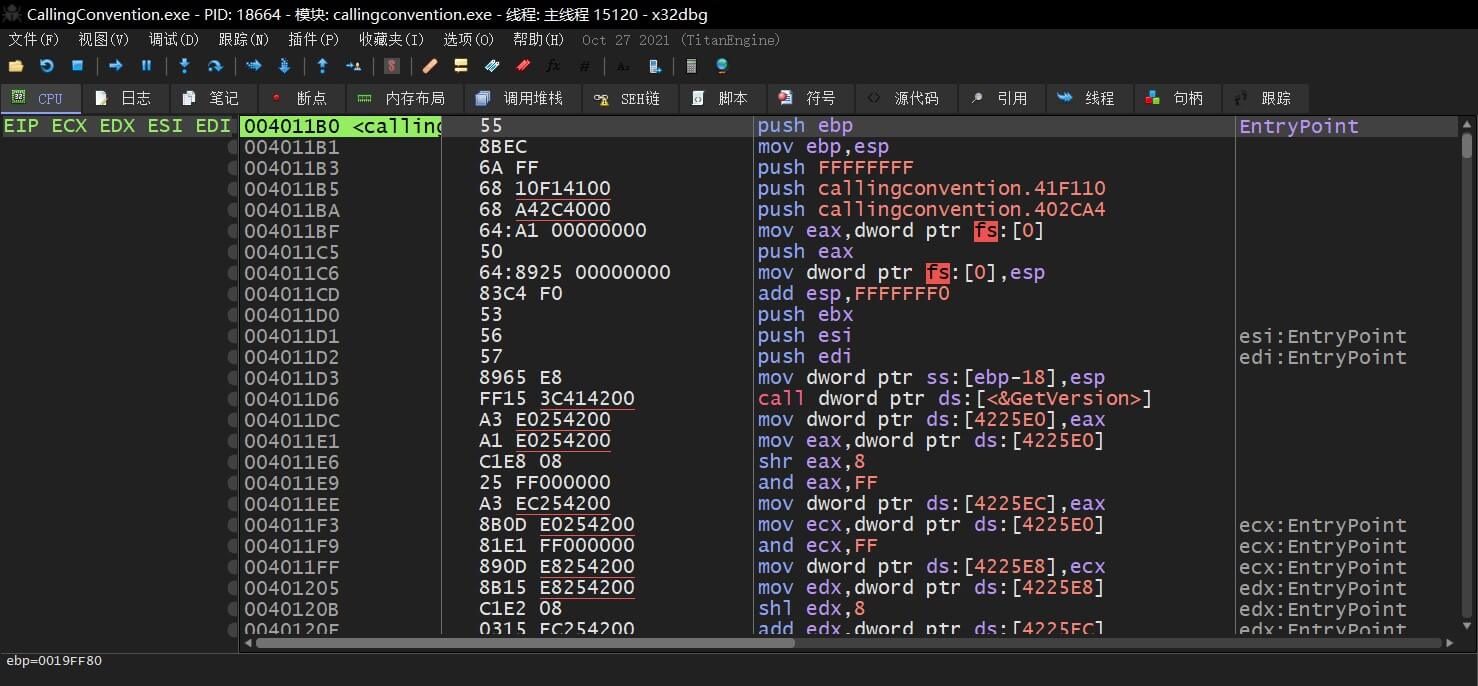

输入快捷键ALT+F9运行至用户代码，可以看到此时来到了EntryPoint

此时才是程序真正的入口，而不是我们的逻辑入口main函数

寻找main函数

已知C代码中main函数的原始定义如下：

1
int main(int argNum, void* args[], void* envir)

即函数声明了三个参数，根据我们之前对cdecl风格的调用约定的猜想，调用main函数大致应该如下：

1
2
3
4
5
push xxx
push xxx
push xxx
call main
add esp, 0x0c

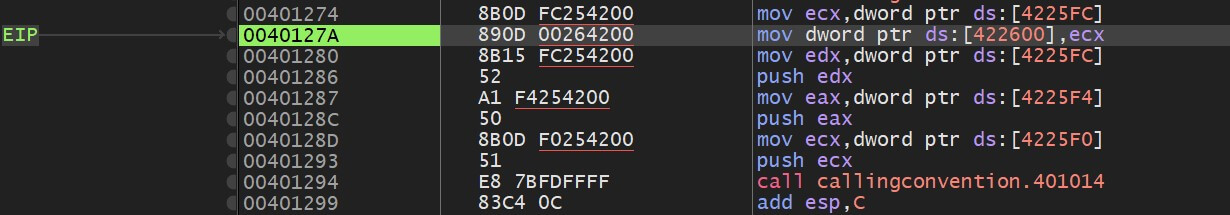

按照此猜想开始单步调试程序，看到如下代码片段，相似度很高：

观察此段代码:

1
2
3
4
5
6
7
8
00401280        mov edx,dword ptr ds:[4225FC]
00401286        push edx
00401287        mov eax,dword ptr ds:[4225F4]
0040128C        push eax
0040128D        mov ecx,dword ptr ds:[4225F0]
00401293        push ecx
00401294        call callingconvention.401014 ;压栈了3个参数，栈抬高0xc字节
00401299        add esp,C                     ;降低0xc字节栈，平衡了3个参数

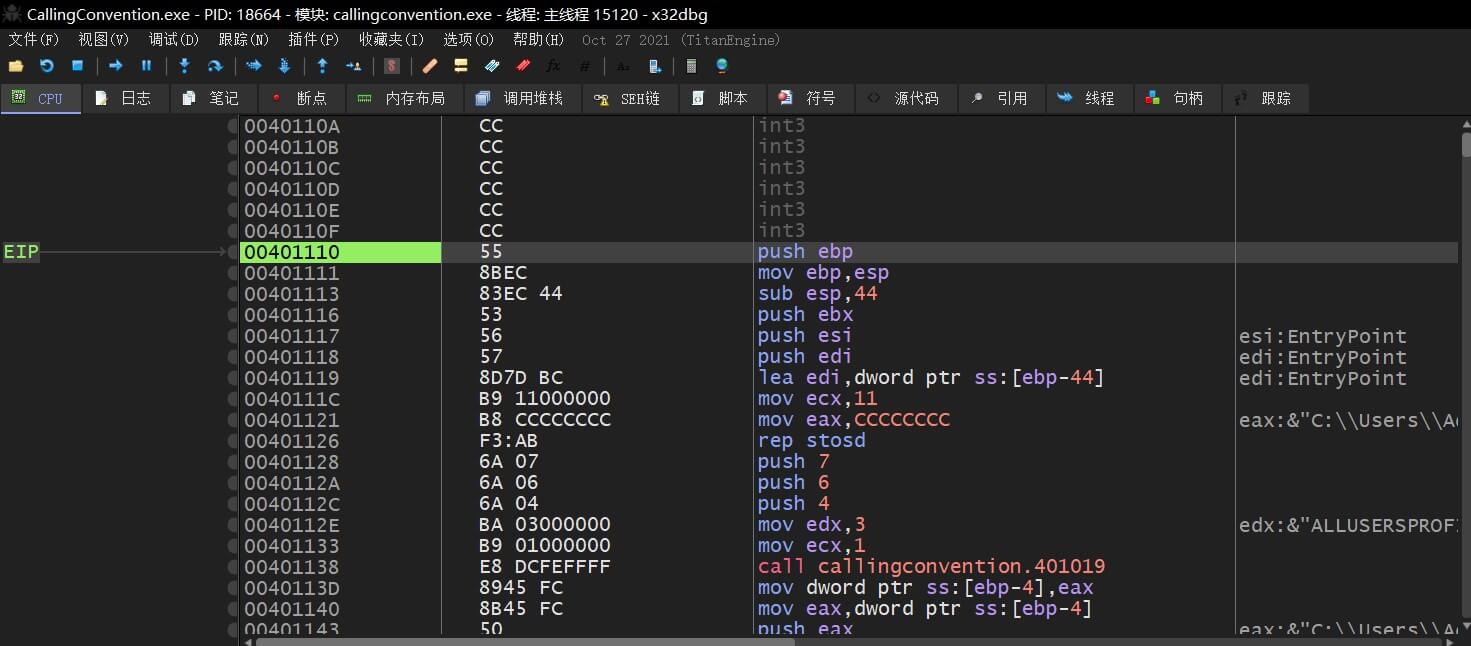

步入0x00401014处观察，正是main函数无疑：

核心逻辑分析

接下来我们开始逐行分析程序行为，首先看到熟悉的函数序言:

1
2
3
4
5
6
7
8
9
10
00401110        | push ebp
00401111        | mov ebp,esp
00401113        | sub esp,44                            ; 抬高栈空间
00401116        | push ebx                              ; 保留现场
00401117        | push esi
00401118        | push edi
00401119        | lea edi,dword ptr ss:[ebp-44]         ; 局部变量空间缓冲区
0040111C        | mov ecx,11
00401121        | mov eax,CCCCCCCC
00401126        | rep stosd                             ; 局部变量空间缓冲区 清理结束

这个函数的代码逻辑并不复杂，因为我们发现代码并未运行很长段落，就遇到了函数尾声。

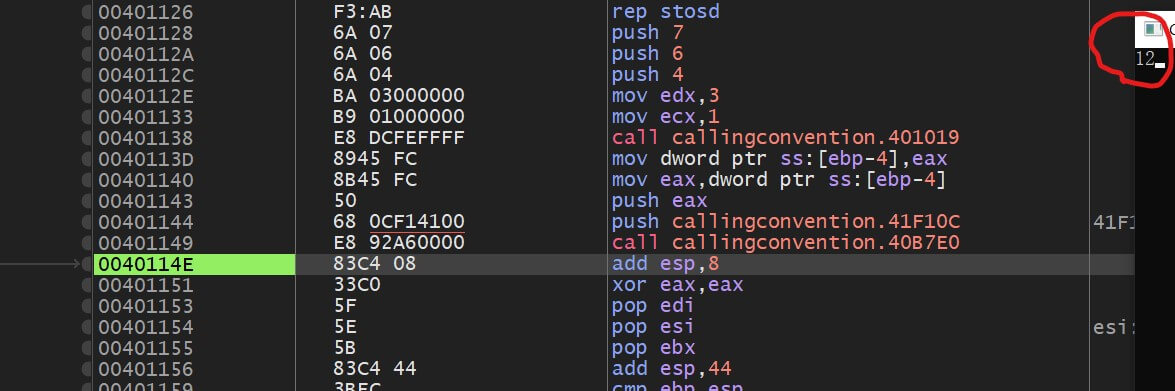

函数内又涉及调用其他函数，根据逆向的经验法则，我们并不急于追踪每一个函数调用，先分析在main函数中的逻辑:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
00401128        | push 7                                  |
0040112A        | push 6                                  |
0040112C        | push 4                                  |
0040112E        | mov edx,3                               |
00401133        | mov ecx,1                               |
00401138        | call callingconvention.401019           | 函数调用，可能是fastcall约定
0040113D        | mov dword ptr ss:[ebp-4],eax            | 返回值保存在局部变量 a
00401140        | mov eax,dword ptr ss:[ebp-4]            |
00401143        | push eax                                |
00401144        | push callingconvention.41F10C           | 使用 a 和"%d"作为入参，猜测是printf函数
00401149        | call callingconvention.40B7E0           | 打印计算结果？
0040114E        | add esp,8                               | 外平栈，猜测是cdecl约定
00401151        | xor eax,eax                             | main函数返回0，正常退出
00401153        | pop edi                                 | 还原现场
00401154        | pop esi                                 |
00401155        | pop ebx                                 |
00401156        | add esp,44                              | 销毁栈空间
00401159        | cmp ebp,esp                             |
0040115B        | call callingconvention.401170           | 编译器栈平衡检测
00401160        | mov esp,ebp                             |
00401162        | pop ebp                                 | 还原帧基指针
00401163        | ret                                     | main函数结束

根据这一轮分析，我们猜测main函数中的核心逻辑就是 callingconvention.401019

核心逻辑大致脉络

进入核心逻辑函数，此时栈空间分布情况：

1
2
3
4
0019FED0                 0040113D   ;返回地址
0019FED4                 00000004   ;参数3
0019FED8                 00000006   ;参数4
0019FEDC                 00000007   ;参数5

之前怀疑该函数遵守fastcall调用约定，因此记录下ecx、edx寄存器的值：

寄存器 值
ecx 00000001
edx 00000003

将函数的序言部分、尾声部分删减掉不看，直接观察函数的运行逻辑：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
004010BA        | mov dword ptr ss:[ebp-8],edx            | 第二个参数保存为局部变量b
004010BD        | mov dword ptr ss:[ebp-4],ecx            | 第一个参数保存为局部变量a
004010C0        | mov eax,dword ptr ss:[ebp+8]            | eax = 参数3
004010C3        | push eax                                |
004010C4        | mov ecx,dword ptr ss:[ebp-8]            | ecx = b
004010C7        | push ecx                                |
004010C8        | mov edx,dword ptr ss:[ebp-4]            | edx = a
004010CB        | push edx                                |
004010CC        | call callingconvention.40101E           | 猜测:func1(a, b, 参数3)
004010D1        | mov dword ptr ss:[ebp-C],eax            | 返回值保存为局部变量c
004010D4        | mov eax,dword ptr ss:[ebp-8]            | eax = b
004010D7        | push eax                                |
004010D8        | mov ecx,dword ptr ss:[ebp-4]            | ecx = a
004010DB        | push ecx                                |
004010DC        | call callingconvention.401005           | 猜测:func2(a, b)
004010E1        | add esp,8                               |
004010E4        | mov dword ptr ss:[ebp-10],eax           | 返回值保存为局部变量d
004010E7        | mov edx,dword ptr ss:[ebp-10]           | edx = d
004010EA        | push edx                                |
004010EB        | mov eax,dword ptr ss:[ebp-C]            | eax = c
004010EE        | push eax                                |
004010EF        | call callingconvention.401005           | 猜测:func3(c, d)
004010F4        | add esp,8                               |

此时需要分别逆向func1\func2\func3这三个子函数的逻辑，我们先记录下子函数地址：

  1. callingconvention.40101E ; func1
  2. callingconvention.401005 ; func2
  3. callingconvention.401005 ; func3

发现func2与func3函数地址相同，实际上是同一个函数的多次调用而已。

callingconvention.40101E func1 分析

步入func1，记录此时栈空间分布：

1
2
3
4
0019FE60                 004010D1 ; 返回004010D1,mov dword ptr ss:[ebp-C],eax
0019FE64                 00000001 ; 参数1
0019FE68                 00000003 ; 参数2
0019FE6C                 00000004 ; 参数3

同样删减掉函数尾声与序言，观察核心逻辑：

1
2
3
00401078        | mov eax,dword ptr ss:[ebp+8]            | eax  = 参数1
0040107B        | add eax,dword ptr ss:[ebp+C]            | eax += 参数2
0040107E        | add eax,dword ptr ss:[ebp+10]           | eax += 参数3

可知func1是个累加函数，将3个参数相加后返回，观察其函数尾声，可知是遵循stdcall调用约定, 即参数从右到左入栈、内部平栈:

1
2
3
00401084        | mov esp,ebp                             |
00401086        | pop ebp                                 |
00401087        | ret C                                   | 内平栈

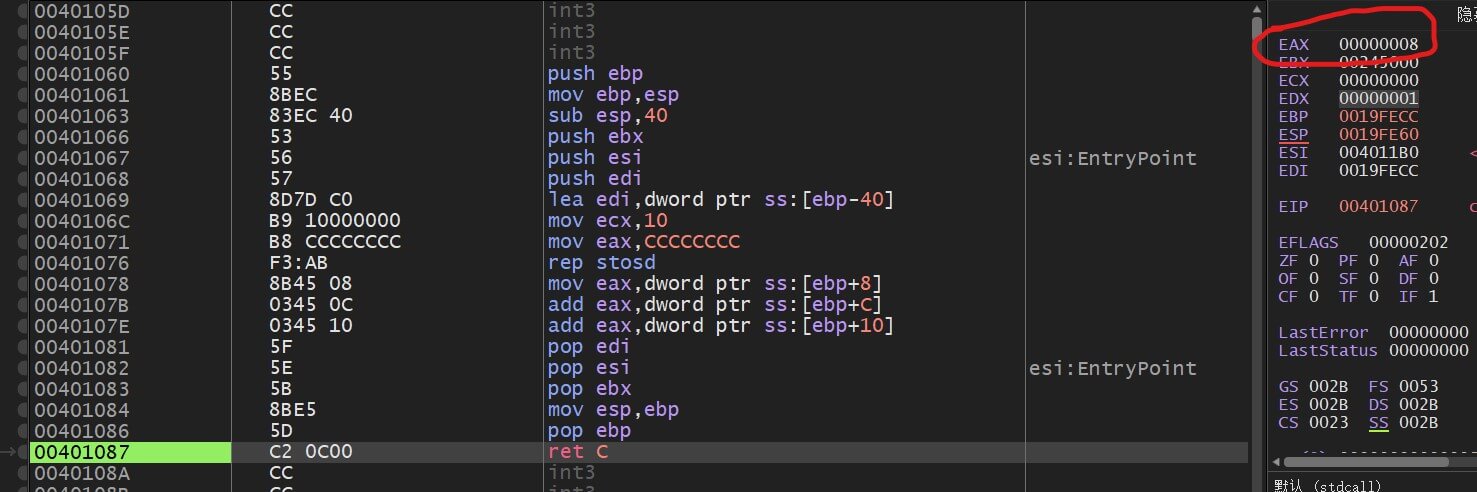

预期当次调用返回时eax的值等于0x08，观测结果与预期一致:

callingconvention.401005 func2 分析

步入func1，记录此时栈空间分布：

1
2
3
0019FE64                 004010E1 ; 返回004010E1,add esp,8
0019FE68                 00000001 ; 参数1
0019FE6C                 00000003 ; 参数2

同样删减掉函数尾声与序言，观察核心逻辑：

1
2
00401048        | mov eax,dword ptr ss:[ebp+8]            | eax  = 参数1
0040104B        | add eax,dword ptr ss:[ebp+C]            | eax += 参数2

可知func2也只是个累加函数，根据其尾声与入参方式，可知是遵循cdecl约定：

1
2
3
00401051        | mov esp,ebp                             |
00401053        | pop ebp                                 |
00401054        | ret                                     | 外平栈

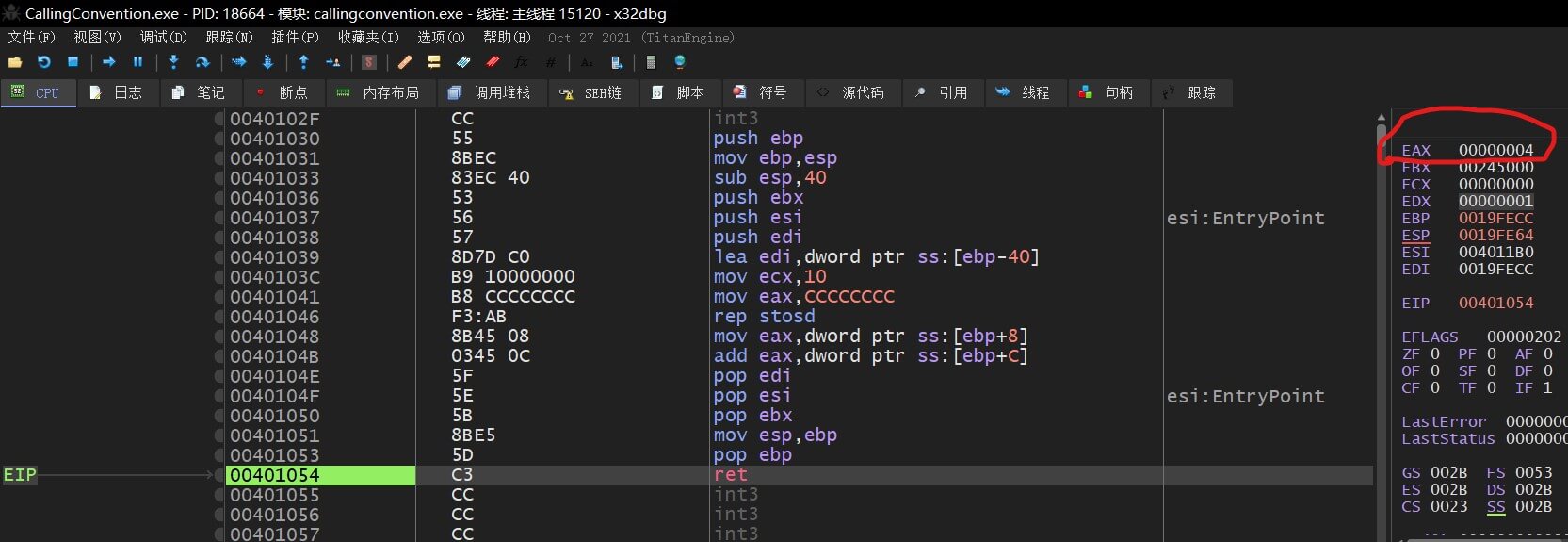

预期当次调用返回时eax的值等于0x04，观测结果与预期一致:

回到核心逻辑

我们来看看核心逻辑剩余未被分析的部分:

1
2
3
4
5
6
7
004010E4        | mov dword ptr ss:[ebp-10],eax           | 返回值保存为局部变量d=4
004010E7        | mov edx,dword ptr ss:[ebp-10]           | edx = d = 4
004010EA        | push edx                                |
004010EB        | mov eax,dword ptr ss:[ebp-C]            | eax = c = 8
004010EE        | push eax                                |
004010EF        | call callingconvention.401005           | 累加(c, d)
004010F4        | add esp,8                               | 预期 eax = 0xc

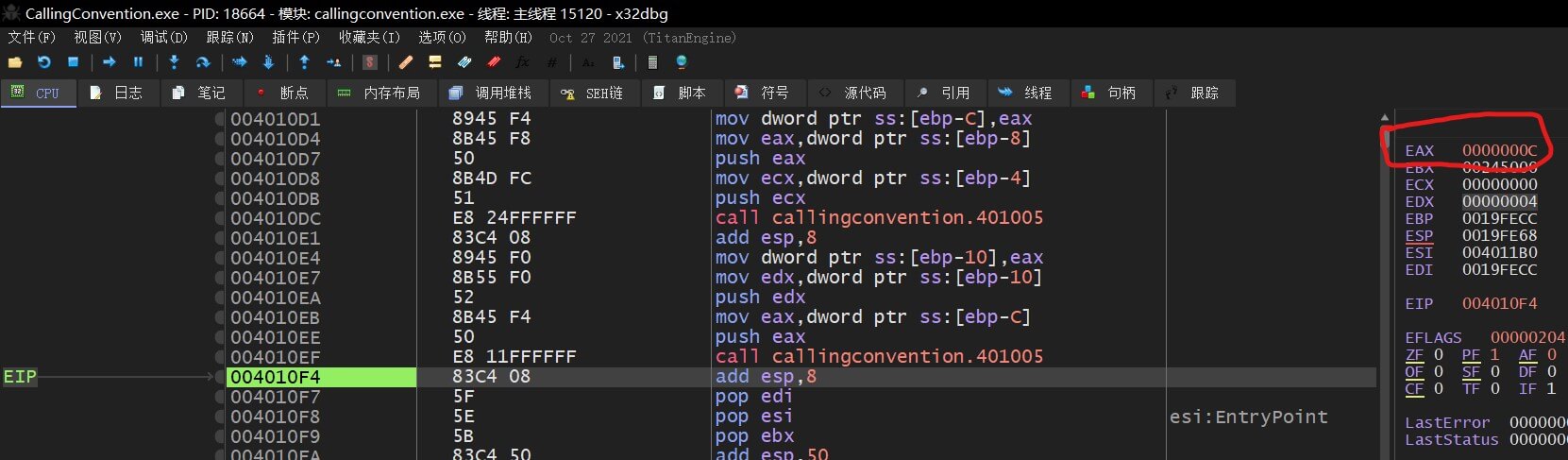

直接执行，观测预期与结果一致:

此时函数核心逻辑运行结束，观测函数尾声，验证我们之前的猜想，这个函数遵循fastcall约定：

1
2
3
4
5
6
7
8
9
004010F7        | pop edi                                 |
004010F8        | pop esi                                 |
004010F9        | pop ebx                                 |
004010FA        | add esp,50                              |
004010FD        | cmp ebp,esp                             |
004010FF        | call callingconvention.401170           |
00401104        | mov esp,ebp                             |
00401106        | pop ebp                                 |
00401107        | ret C                                   | 内平栈，降低12字节

该函数使用ecx、edx寄存器，并在尾声中平栈12字节，因此可以确定是遵循fastcall约定的函数

逆向分析结束

main函数接下来打印了计算结果，与我们分析的一致，使用了printf函数输出结果：12

程序运行至此结束，我们完成了对这个示例程序的逆向分析。

接下来就要根据分析结论进行代码还原了。

反汇编还原为C代码

根据逆向分析结果，尝试还原C代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
#include <stdio.h>

int __stdcall func1(int x, int x2, int x3) {
	return x + x2 + x3;
}

int __cdecl func2(int x, int x2) {
	return x + x2;
}

int __fastcall plus(int x, int x2, int x3, int x4, int x5) {
	int a = x;
	int b = x2;
	int c = func1(a, b, x3);
	int d = func2(a, b);
	return func2(c, d);
}

int main(int numbs, char* args[]) {
	int a = plus(1, 3, 4, 6, 7);
	printf("%d\r\n", a);
	return 0;
}

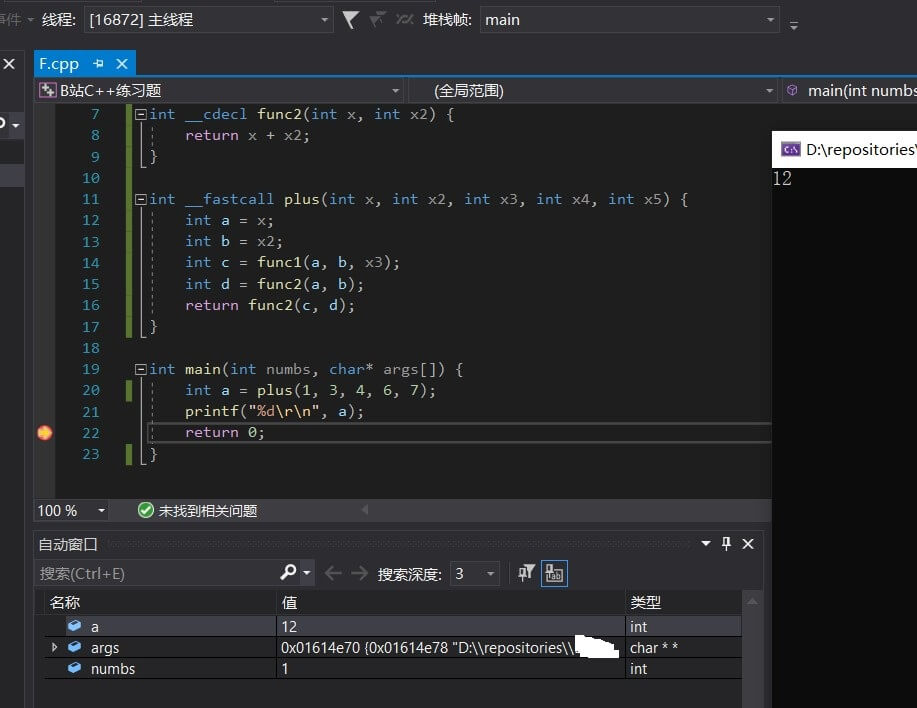

检查输出结果与示例程序输出是否一致:

至此，逆向分析结束。

写在最后

示例程序虽然简单，但是使用到的分析技巧却是真实逆向工程中常用的分析技术。

读者应自行下载示例程序并动手逆向，在过程中不断思考才是提升自身逆向水平的唯一道路。

上善若水 > C语言
#逆向 #C #调用约定 #堆栈平衡
C语言逆向(1)函数调用
http://dubhehub.github.io/blogs/202312081021542315.html
Author
Sin
Posted on
December 8, 2023
Licensed under
